Batterie modulaires et légères
Moduloo Ax & Bx

La gamme de batteries lithium Moduloo Ax & Bx est conçue pour être puissante tout en restant extrêmement compacte. Elle est l’une des solutions les plus légères du marché. Cette gamme se décline sous deux versions de produits pour s’adapter à toutes vos contraintes d’intégration :

Moduloo Ax : La solution ultra-compacte et légère, idéale pour les applications où le poids et l’espace sont critiques.
Moduloo Bx : La solution polyvalente, robuste, rackable et IP65.

Prêtes à l’emploi, ces batteries reposent sur une architecture modulaire commune. Elles sont conçues pour fonctionner seules mais également en série et en parallèle.
Grâce aux différents choix de finitions qui s’offrent à vous, la gamme Moduloo Ax & Bx s’adapte précisément à vos domaines d’application :

Puissante Compact Légère Évolutive

Des solutions performantes
et faciles à intégrer

La gamme Moduloo Ax & Bx est certifiée RoHS, CE, UN 38.3

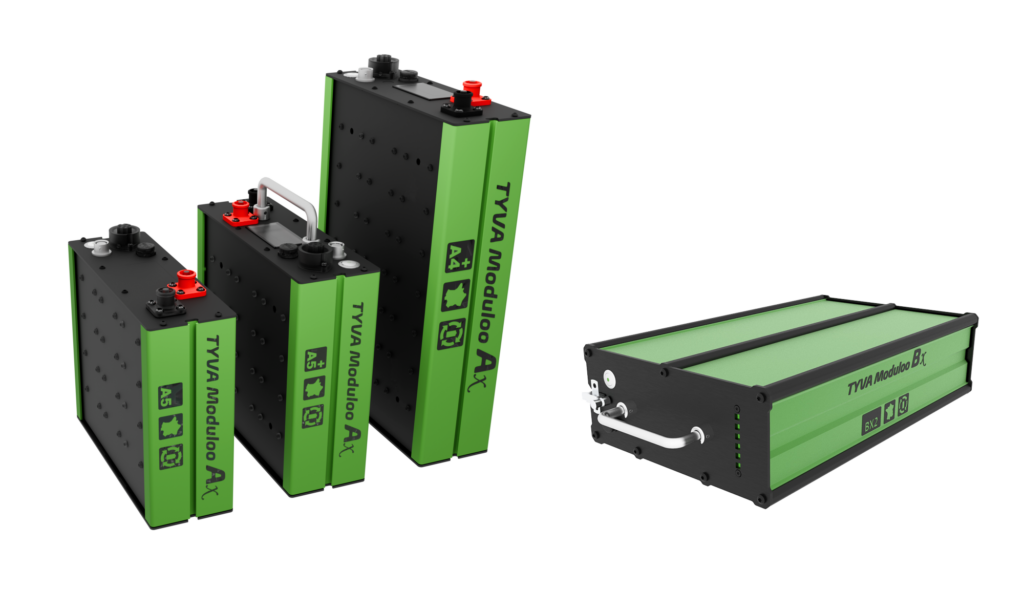

La gamme Moduloo Ax & Bx

Moduloo Ax

Durables et modulaires

Moduloo Bx

Robuste et étanche

Ax & Bx sur-mesure

Adaptable à vos besoins

Quand le contexte le requiert, TYVA Energie développe des solutions qui s’adaptent à vos contraintes applicatives (drone sous-marin, drone terrestre et aérien, robotique autonome, mobilité électrique, etc.). Pour accompagner la mobilité de vos équipements, la gamme Moduloo Ax & Bx dispose de la certification UN 38.3, répondant en tout point aux exigences des transporteurs. Elle est compatible également avec la technologie de reconditionnement TYVA Refill. Les cellules sont remplaçables et recyclables, pour une utilisation prolongée de nos batteries éco-conçues et éco-responsables.

La gamme Moduloo Ax & Bx est certifiée RoHS, CE, UN 38.3

Certification RoHS

La certification RoHS assure que nos batteries lithium ne contiennent aucun produit chimique nocif.

Certification CE

La certification CE assure la conformité de nos batteries lithium avec les exigences fixées par la réglementation de la communauté européenne.

Certification UN 38.3

Toute notre gamme Moduloo Ax est certifiée UN 38.3 pour vous assurer un transport sûr, rapide et économique.

Les domaines d’application possibles

La gamme Moduloo Ax & Bx, de nombreuses possibilités

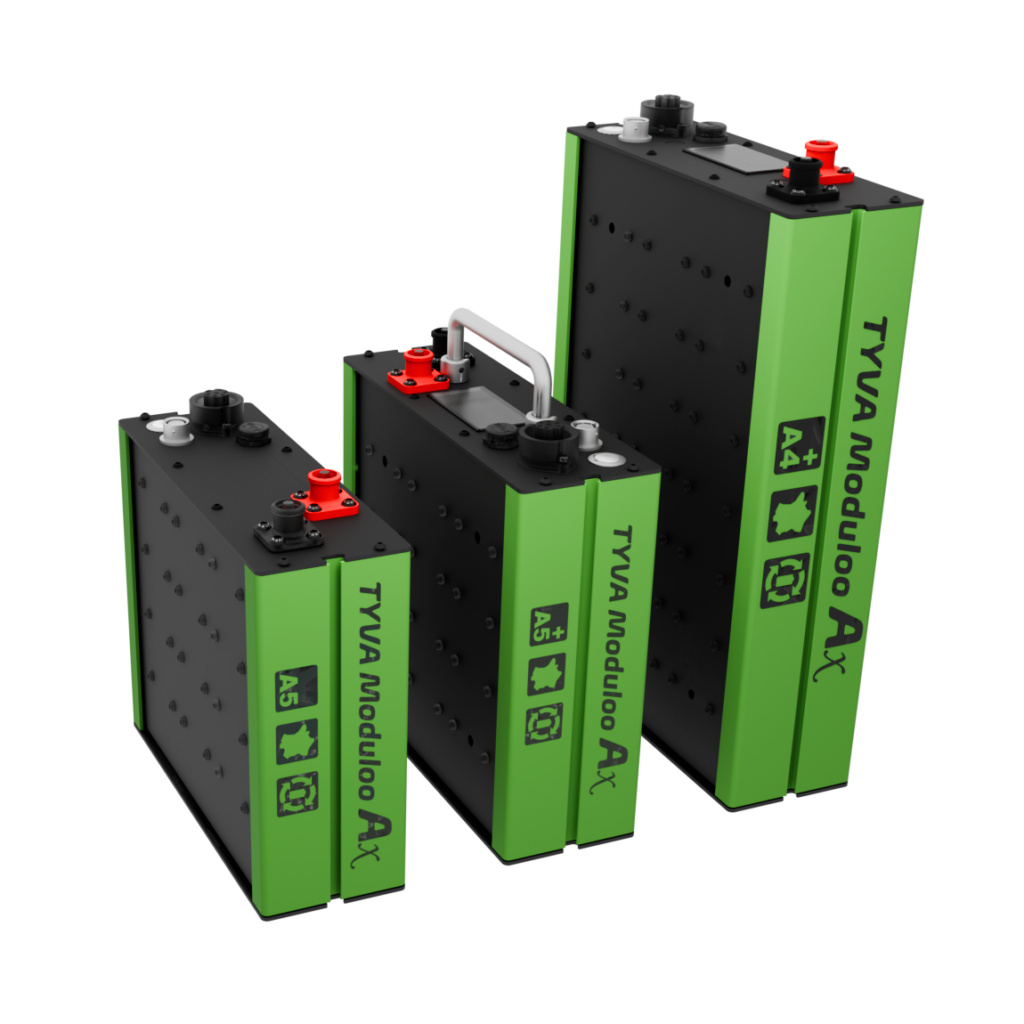

Moduloo Ax version Standard

La version standard est constituée du module de batterie lithium intégré dans un boîtier en aluminium robuste, qui dispose d’un large choix de façades d’habillage. Pour permettre une parfaite utilisation de la batterie compacte Moduloo Ax dans tous les différents domaines d’applications, son boîtier dispose d’une étanchéité IP54. Elle est donc protégée contre les corps solides les plus infimes de type poussières, ainsi que tous les liquides susceptibles d’altérer son fonctionnement et son utilisation.

Finition : boîtier aluminium IP54

Durée de vie : 700 à 5000 cycles (en fonction de la température, DOD et puissance d’utilisation)

Température de décharge : – 20 °C à + 60 °C

Température de charge : 0 °C à + 45 °C

Caractéristiques Moduloo Ax version Standard avec cellules « Energy »

Les versions Standard Moduloo Ax utilisent des cellules « Energy » pour des applications nécessitant un courant de décharge faible à moyen (robotique, AGV, véhicules électriques, etc.) Le courant de décharge maximum étant de 90 A pour les modèles les plus capacitifs.

Référence	Config	Energie nominale	Capacité nominale	Tension de charge	Courant de charge/décharge max	Tension Nominale	Data	Format	Dimensions (mm)	Poids
TYREB_LC_A5P_X_14V	4S20P	980 Wh	67 Ah	16,8 V	25 A / 25 A	14,6 V	SMBUS et I2C	A5+	208 x 220 x 77	4,8 kg
TYREB_LC_A4P_X_14V	4S35P	1710 Wh	117 Ah	16,8 V	25 A / 25 A	14,6 V	SMBUS et I2C	A4+	323 x 220 x 77	8,5 kg
TYREB_PR_A5B_X_25V	7S10P	860 Wh	33,5 Ah	29,4 V	17 A / 80 A	25,55 V	CAN 2.0	A5	188 x 220 x 77	4,2 kg
TYREB_PR_A4P_X_25V	7S20P	1710 Wh	67 Ah	29,4 V	34 A / 90 A	25,55 V	CAN 2.0	A4+	323 x 220 x 77	8,5 kg
TYREB_PR_A5B_X_51V	14S5P	860 Wh	16,75 Ah	58,8 V	8,5 A / 40 A	51,1 V	CAN 2.0	A5	188 x 220 x 77	4,2 kg
TYREB_PR_A4P_X_51V	14S10P	1710 Wh	33,5 Ah	58,8 V	17 A / 80 A	51,1 V	CAN 2.0	A4+	323 x 220 x 77	8,5 kg

*X correspond au choix des Platines avant : A, B, C ou D.

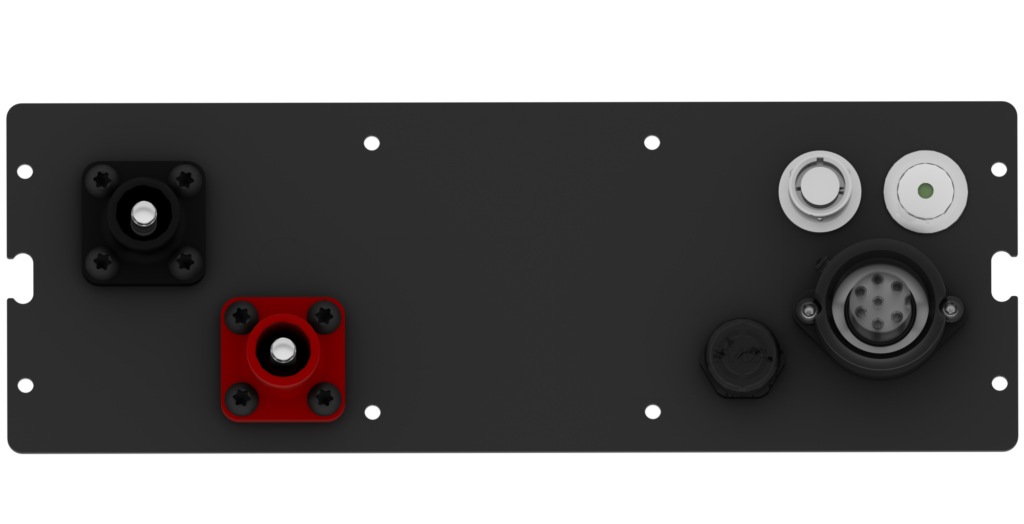

Platine A
(Option Standard)

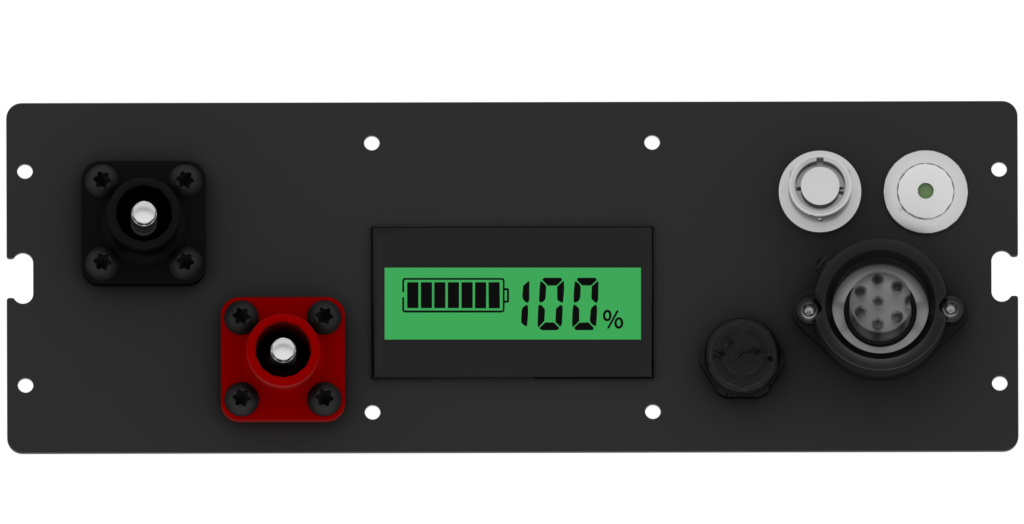

Platine B
(Option Afficheur LCD)

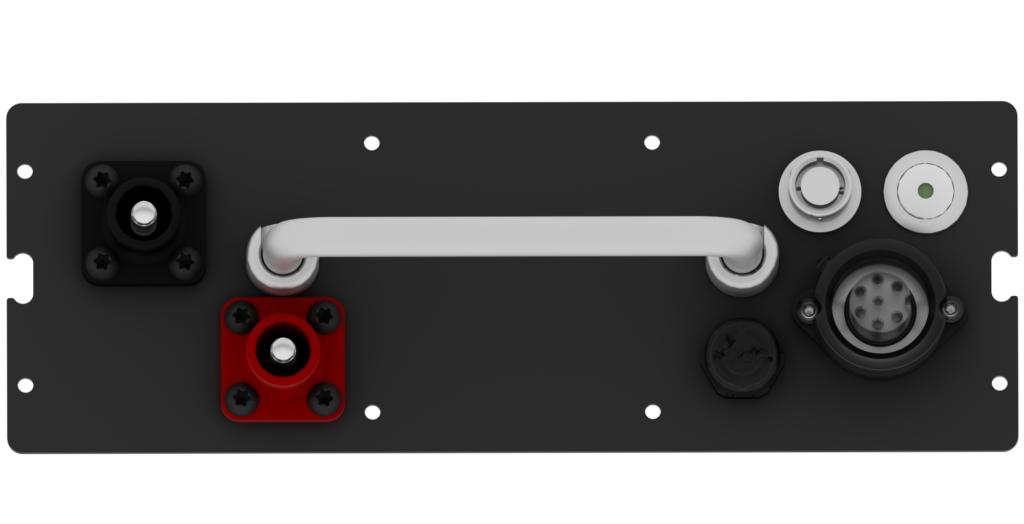

Platine C
(Option Poignée)

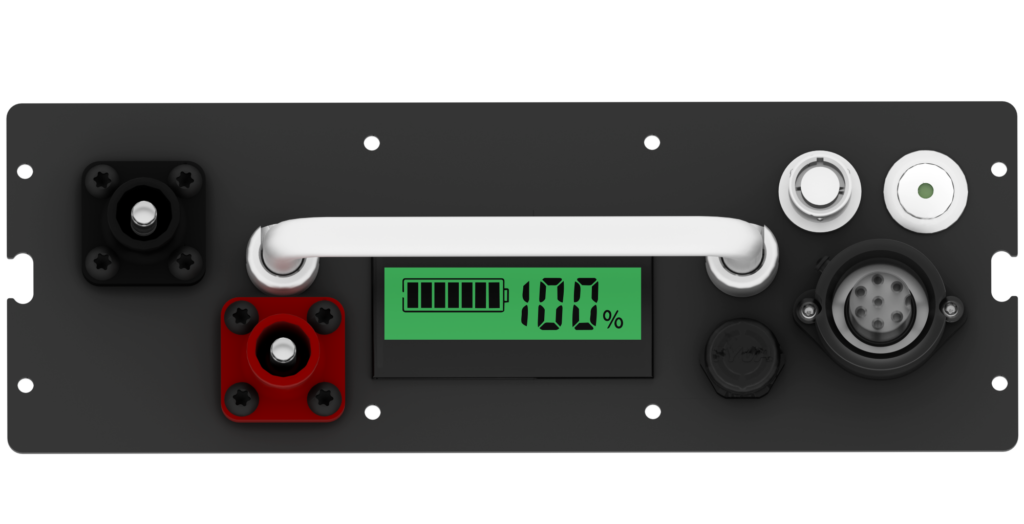

Platine D
(Option Afficheur LCD + Poignée)

Besoin de puissance élevée ?

Pour vos applications exigeant des courants de décharge très importants (drones, outillage, etc.), des cellules « Power » sont disponibles.
Nous réalisons des solutions sur-mesure sur demande pour adapter la puissance à vos besoins spécifiques.

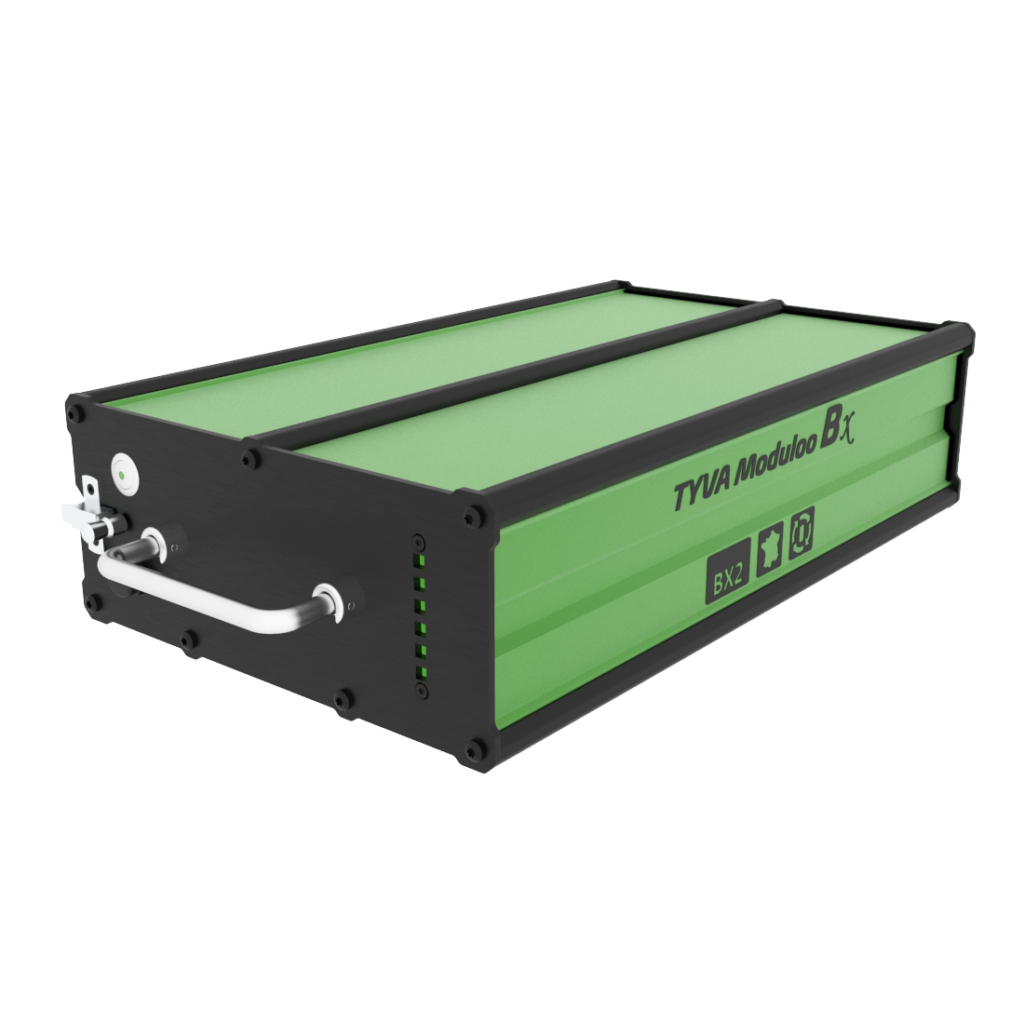

Moduloo Bx version Standard

Le Moduloo Bx est la version renforcée du Moduloo Ax. Ce produit allie étanchéité et robustesse, pour répondre notamment aux domaines d’application évoluant dans des environnements critiques et extrêmes.

Le Moduloo Bx se démarque par sa légèreté et son ergonomie. La gamme est conçue avec un boîtier compact et résistant face aux chocs et aux vibrations, mais également étanche (IP65).

Disponible en plusieurs versions, la solution Bx offre de multiples solutions d’intégration. Ces options lui procurent une grande flexibilité d’utilisation.

Finition : Boitier aluminium IP65
Durée de vie : 700 à 5000 cycles
(en fonction de la température, DOD et puissance d’utilisation)
Température de décharge : – 20 °C à + 60 °C
Température de charge : 0 °C à + 45 °C

Caractéristiques Moduloo Bx version Standard avec cellules « Energy »

Les versions Standard Moduloo Bx utilisent des cellules « Energy » pour des applications nécessitant un courant de décharge faible à moyen (robotique, AGV, véhicules électriques, etc.) Le courant de décharge maximum étant de 80 A pour les modèles les plus capacitifs.

Référence	Config	Energie nominale	Capacité nominale	Tension de charge	Courant de charge/décharge max	Tension Nominale	Version Rackable	Dimensions (mm)	Poids
TYREB_PR_BX1_X_25V	7S8P	1022 Wh	40 Ah	29,4 V	17 A / 80 A	25,55 V	Non	239 x 239 x 103	7,5 kg
TYREB_PR_BXR1_X_25V	7S8P	1022 Wh	40 Ah	29,4 V	17 A / 80 A	25,55 V	Oui	239 x 239 x 103	7,5 kg
TYREB_PR_BX1_X_51V	14S4P	1022 Wh	20 Ah	58,8 V	8,5 A / 40 A	51,1 V	Non	239 x 239 x 103	7,5 kg
TYREB_PR_BXR1_X_51V	14S4P	1022 Wh	20 Ah	58,8 V	8,5 A / 40 A	51,1 V	Oui	239 x 239 x 103	7,5 kg
TYREB_PR_BX2_X_51V	7S16P	2044 Wh	80 Ah	29,4 V	32 A / 60 A	25,55 V	Non	396 x 239 x 103	12,7 kg
TYREB_PR_BXR2_X_51V	7S16P	2044 Wh	80 Ah	29,4 V	32 A / 60 A	25,55 V	Oui	396 x 239 x 103	12,7 kg
TYREB_PR_BX2_X_51V	14S8P	2044 Wh	40 Ah	58,8 V	17 A / 80 A	51,1 V	Non	396 x 239 x 103	12,7 kg
TYREB_PR_BXR2_X_51V	14S8P	2044 Wh	40 Ah	58,8 V	17 A / 80 A	51,1 V	Oui	396 x 239 x 103	12,7 kg

*X correspond au choix des Platines avant :

Platine A, B, C ou D si version non-rackable (Connecteur Platine Avant)
Platine E, F, G ou H si version rackable (Connecteur Platine Arrière)

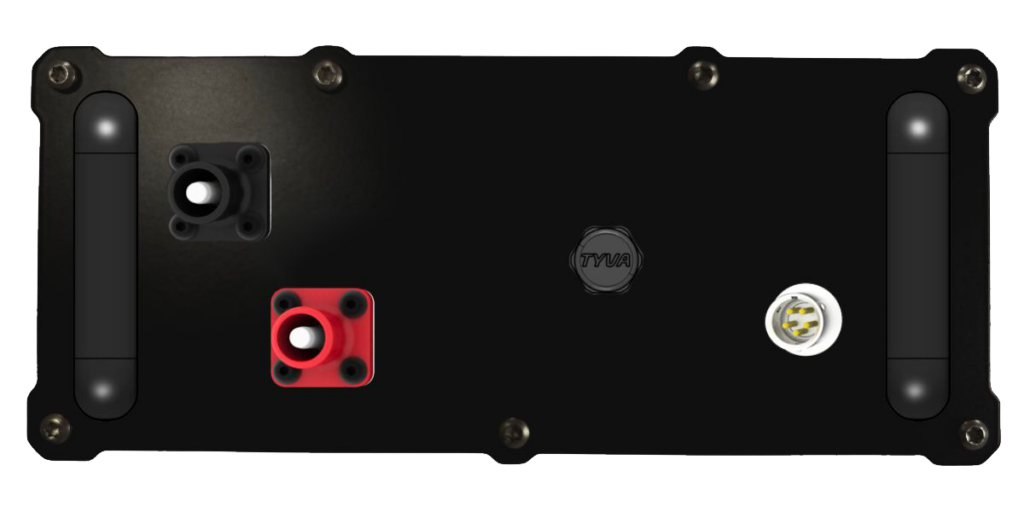

Platine A
(Option Standard)

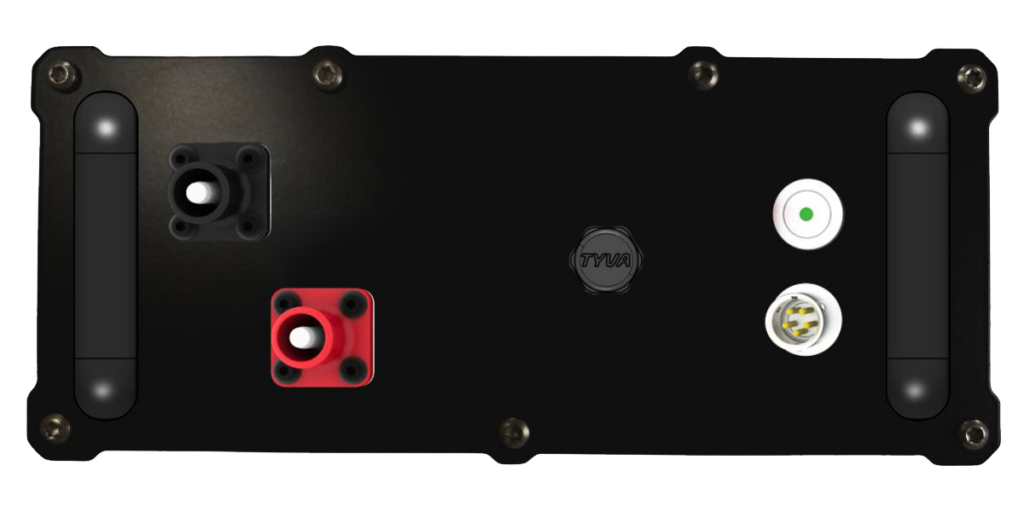

Platine B
(Option Bouton marche/arrêt)

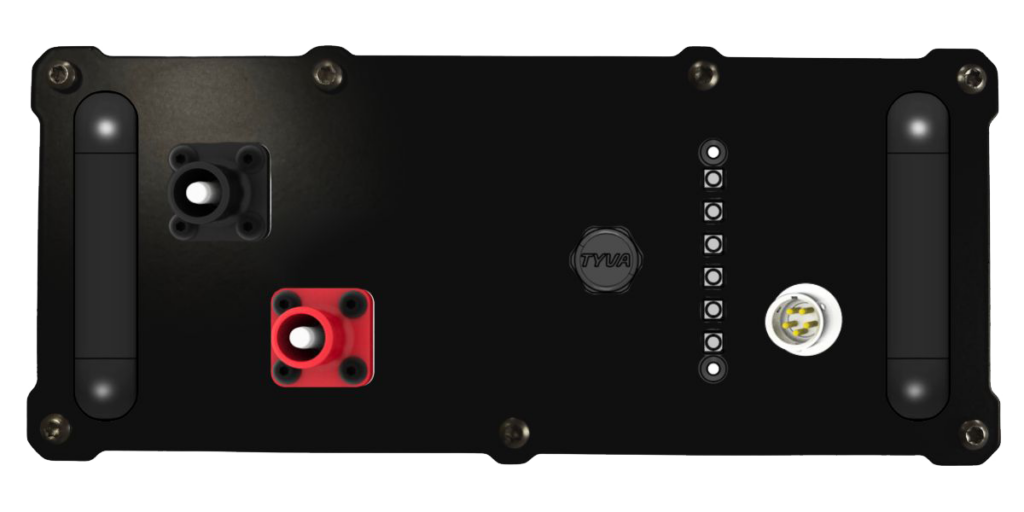

Platine C
(Option Bargraphe)

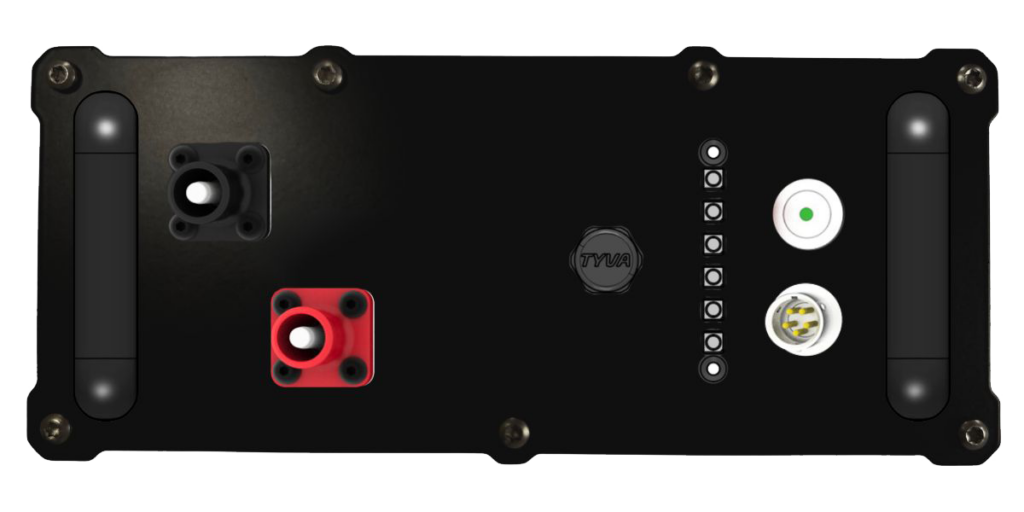

Platine D
(Option Bouton marche/arrêt + Bargraphe)

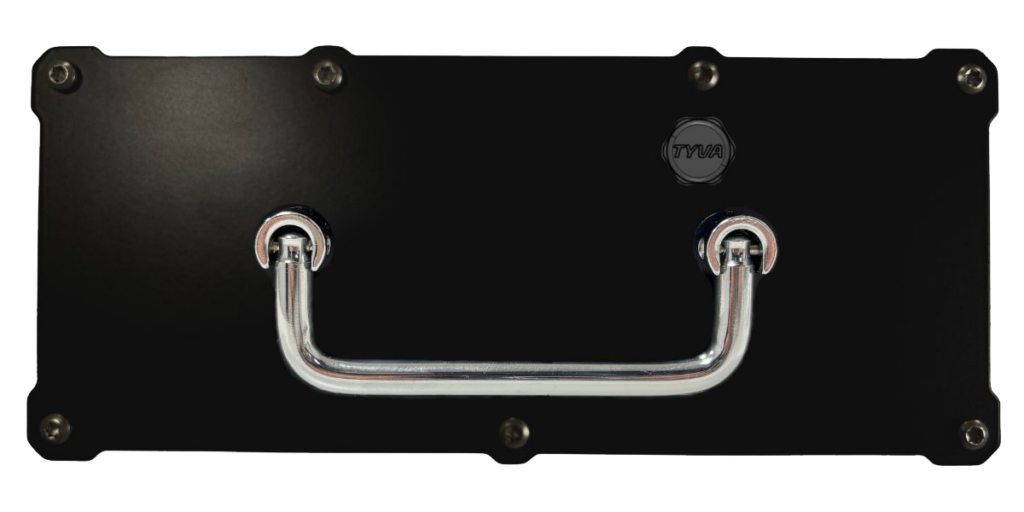

Platine E
(Option Standard)

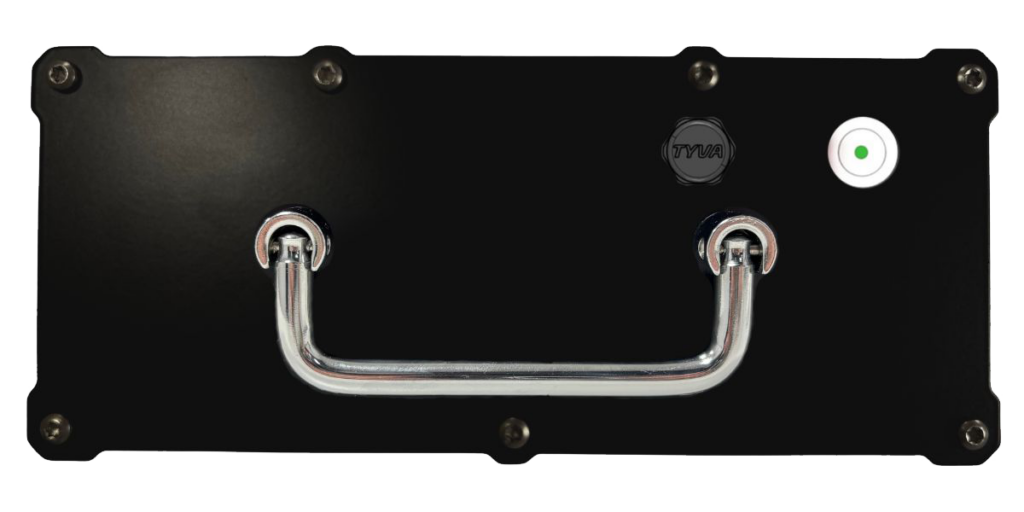

Platine F
(Option Bouton marche/arrêt)

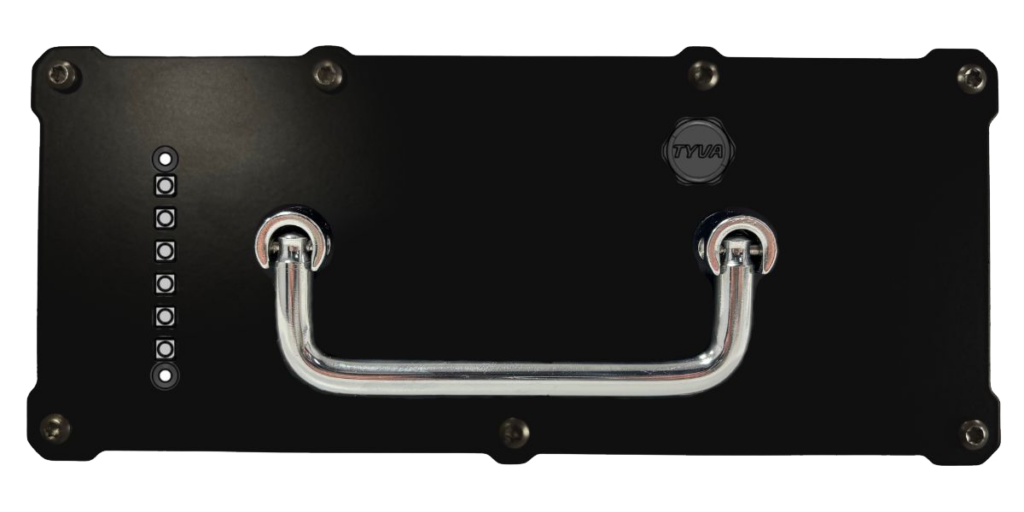

Platine G
(Option Poignée)

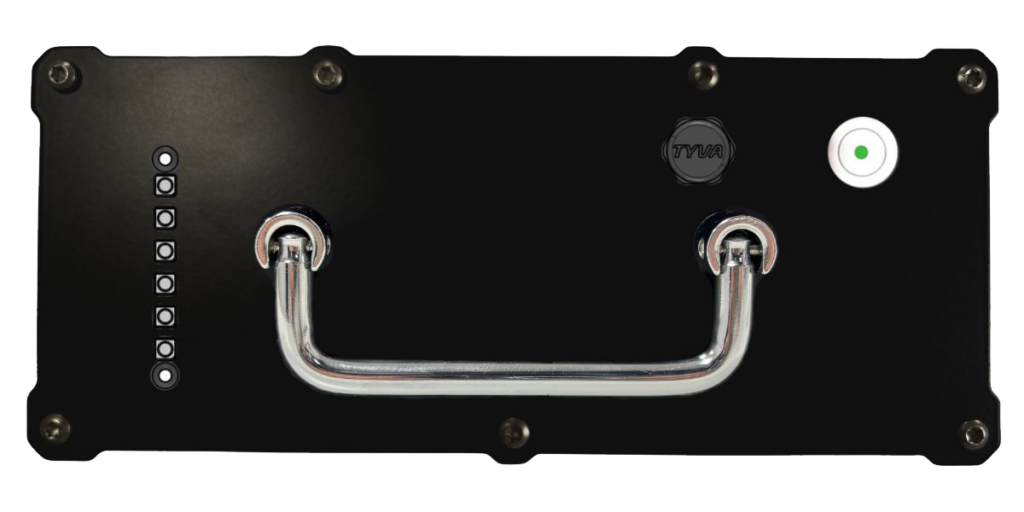

Platine H
(Option Bouton marche/arrêt + Poignée)

Besoin de puissance élevée ?

Moduloo Ax & Bx sur-mesure

Pour une compatibilité sans faille avec votre système, les solutions Ax et Bx peuvent évoluer pour intégrer de nouvelles fonctionnalités et des éléments personnalisés. Cela donne accès à un produit sur mesure qui comblera toutes vos attentes.

Performances : Choix des tensions, capacités, courant, couplage (S et P), etc…
Pilotage et Interface : IHM, conversion DC/DC, boutons déportés et connectiques
Communications : CANBUS, SMBUS
Design et Dimension : Boîtiers et façades sur mesure.
Résistance aux environnements : Réchauffeur, étanchéité, etc…
Intégration : Sous-ensembles et Corepack
Spécificités : Étude de toute autre demande selon votre cahier des charges
